称重模块

称重模块

产品简介:称重模块是一种新型传感器应用结构,它将高精度剪切梁称重传感器、负荷传递装置及安装连接板等部件合为一体,既保证了剪切梁传感器精度高、长期稳定性好的特点,又解决了因安装不当造成的称量误差问题。

称重模块分类:

1.静载称重模块:主要适用于侧向力较小的静载荷称重场合。静载称重模块可以非常方便地安装在各种形状的容器上。

2.动载称重模块:主要适用于承受水平作用力的机械装置如流水线、传送带等,另外动载称重模块还可用于机械平台称改造。

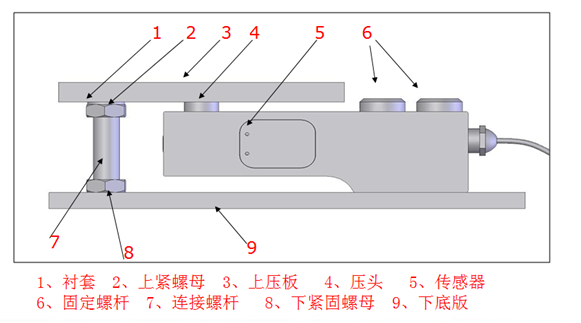

称重模块构造

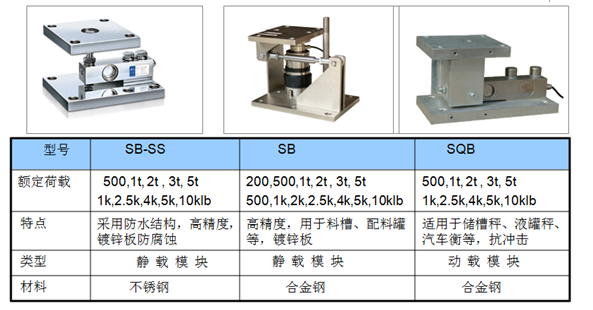

代表性产品

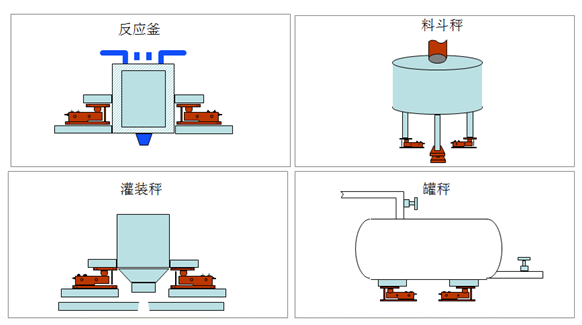

静 载 称 重 模 块 的 适 用 场

静 载 模 块 的 安 装 方 式

安 装 时 选 用 一 个 固 定 式 模 块, 一 个 半 浮 动 模 块 及 一 到 二 个 浮 动 式 模 块.

半 浮 动 模 块 应 安 装 在 固 定 式 模 块 的 对 角 上, 两 个 安 装 点 之 间 距 离 是 所 有 安 装 点 间 最 长 的.

容 器 的 支 撑 脚 应 加 固 以 防 止 因 容 器 变 形 而 向 外 伸 展.

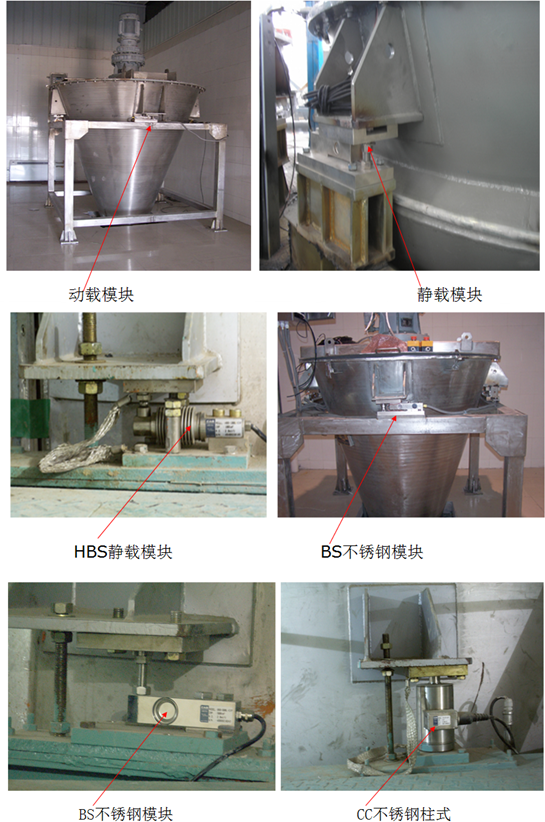

用户现场:
